워터젯 공법은

물을 초고압·초고속 상태의 제트류로 분사하여, 해체 대상 구조물에 세굴 작용을
일으킴으로써 콘크리트만을 선택적으로 제거할 수 있는 혁신적인 공법입니다.
이 공법은 철근 손상 없이 콘크리트를 해체할 수 있어, 표면 위에 보강공사 시
보강 콘크리트의 부착력을 크게 향상시킬 수 있습니다.

워터젯 공법의 특징

물을 일정 압력과 각도로 분사하여 재료의 공극을 침투한 뒤, 취약 부위만 제거하며,
작업 완료 후 잔존 구조물은 일정 이상의 강도를 유지합니다.

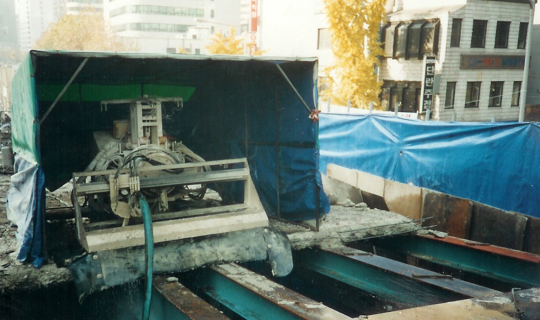

  • 무진동·무분진으로 도심지 및
    민감지역에서의 시공에 적합합니다.

  • 충격과 진동이 없어 인근 구조물에
    균열 등의 영향을 주지 않습니다.

  • 철근의 손상 없이 콘크리트의 부식된 부위만 선별하여 제거가 가능합니다.

  • 재래식 공법에 비해 시공 속도가
    매우 빠릅니다.

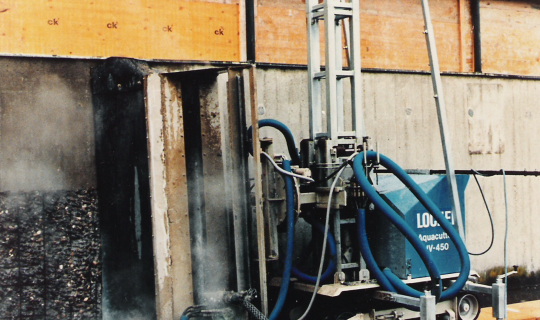

  • 임의의 방향으로 절단이 가능하며,
    수중에서도 절단이 가능합니다.

  • 표면을 요철 방식으로 제거하므로
    보강 콘크리트의 부착력이 증대됩니다.

  • 노즐을 소영화, 경량화, 소반력화하여 로보트화가 용이합니다.

  • 파쇄되지 않는 면에 대한 충격이 없어 구조물의 성능을 그대로 유지하면서 파쇄할 수 있습니다.

적용분야

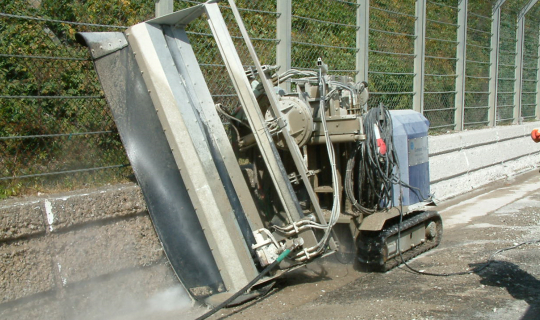

교량, 고가도로 보수공사 시
  • 진동이 없어 구조물에 crack을 발생시키지 않음
  • 철근 손상 없이 부식된 콘크리트만 선별 제거
  • 무소음 · 무분진 → 무소음 · 무분진
  • 낙석 방지 효과로 교통 장애 최소화
  • 해체 폐기물로 인한 수질오염 방지

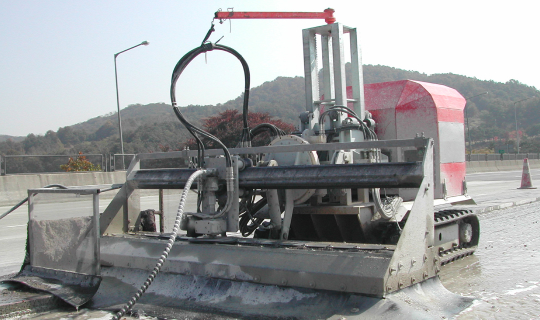

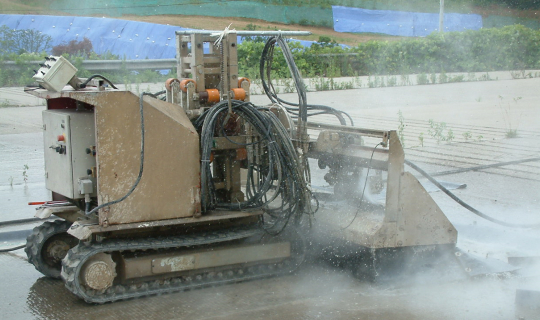

도로 노면 보수공사 시
  • 콘크리트 부식 강도에 따라 선별적으로 파쇄
  • 콘크리트 파쇄 시 이물질까지 완전 제거
  • 콘크리트 제거 시 요철 발생으로 보강 콘크리트의 부착력 증대
  • 1개 차선씩 공사 가능 → 교통 통제 최소화

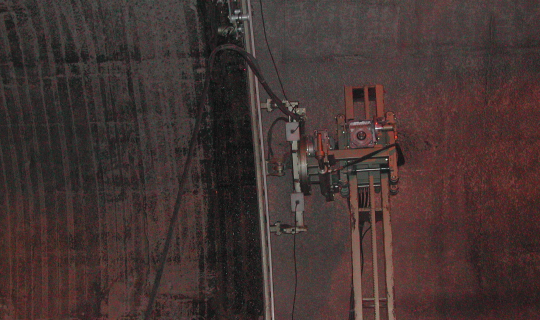

터널 라이닝 치핑 공사 시
  • 기존 라이닝의 굴곡된 단면을 따라 정밀 치핑 가능
  • 인력 대비 작업 효율 우수
  • 로봇자세로 높이 조절 가능
    → 별도 작업 발판 불필요

장비보유현황

Power Pack (S&U 550)
제원
  • 유량(Q)

    214 l/min

  • 압력(P)

    1,000bar

  • 출력

    550HP

구성 및 기능
  • Engine or Motor Drive

    고압 제트수를 발생시키는 펌프의 주동력원

  • Booster Pump

    펌프에 일정 수압의 물을 공급하는 장비

  • High Pressure Pump

    고압 제트수를 발생시키는 장비: 고압 제트수 생성 시 막대한 동력이 필요하며,
    이는 엔진 또는 모터로부터 공급됩니다.

  • Return Tank(Supply Tank)

    고압 펌프 작동 후 남은 물이 순환되는 저장 공간이자 펌프를 냉각시킨 물이 순환되어
    돌아가는 곳으로 Booster Pump에 물을 공급하는 곳

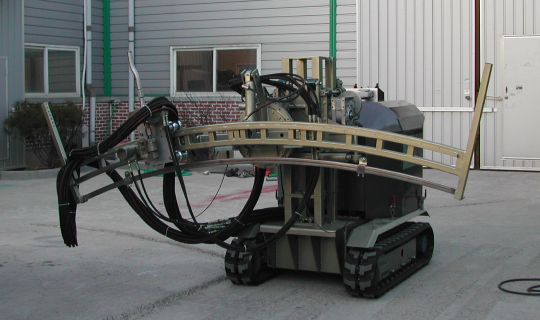

Robot or Attachment (GRV-6000E)
구동방식
전기식
작업 범위
수직 2m, 수평 2m
Robot
  • 초고압수를 분사해 실제 작업을 수행하는 주요 장비
  • 원격 조정 방식 → 작업자의 직접 조작보다 정밀도와 품질이 우수
  • 일정한 규격으로 균일한 작업 가능
  • 장시간 작업 가능 → 작업 효율 향상
  • 작업자의 안전 확보에 유리
Attachment
  • 로봇으로 작업이 어려운 경우나 다른 용도로 사용
  • 로봇으로 작업이 어려운 경우나 다른 용도로 사용
  • 장비 또는 인력에 의해 조작 가능
  • 형태와 용도가 다양 → 적용 범위 넓음
